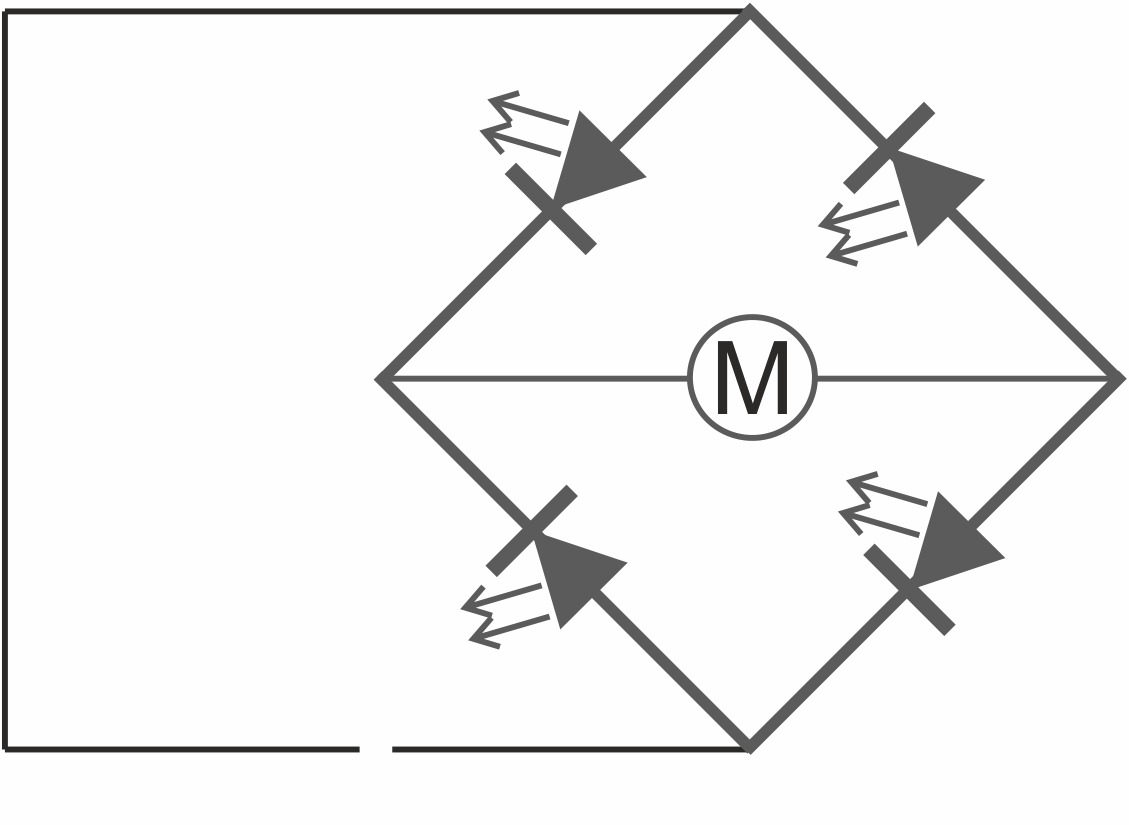

Elkészítjük a mellékelt kapcsolási rajz alapján az áramkört.
A tekercsen keresztül mozgatott erős rúdmágnes váltakozó feszültséget indukál. Az indukált feszültség irányától függ, hogy adott kapcsolásban melyik két dióda kap nyitó feszültséget.

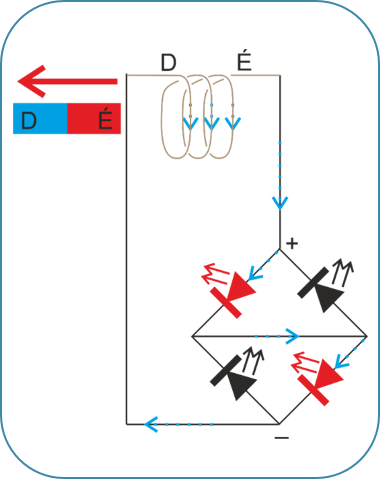

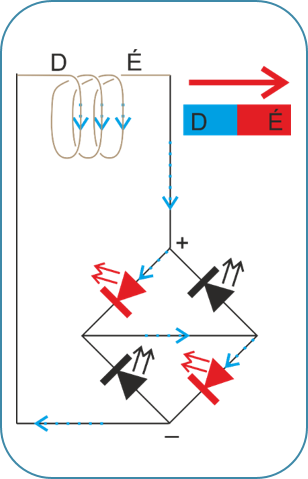

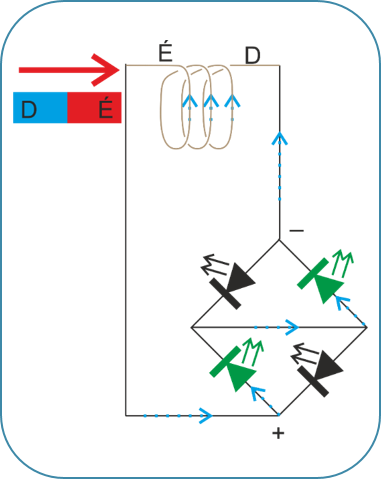

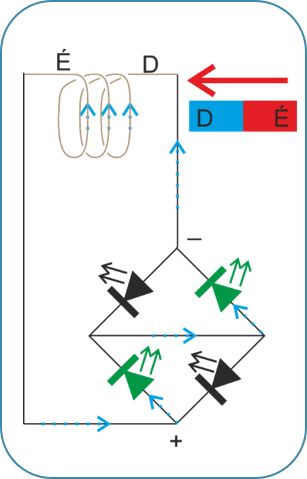

A kapcsolásban azok a diódák világítanak, amelyekre az aktuális feszültség nyitóirányú (a rúdmágnes mozgásának adott negyedperiódusában). Az indukált feszültség irányától függően felváltva világít a két piros és a két zöld LED.
A tekercsen keresztül mozgatott erős rúdmágnes váltakozó feszültséget indukál. Az indukált feszültség irányától függ, hogy adott kapcsolásban melyik két dióda kap nyitó feszültséget.
A kapcsolásban azok a diódák világítanak, amelyekre az aktuális feszültség nyitóirányú (a rúdmágnes mozgásának adott negyedperiódusában). Az indukált feszültség irányától függően felváltva világít a két piros és a két zöld LED.
Eszközigény a kísérlet elvégzéséhez
– 2 db piros LED
– 2 db zöld LED
– Vezetékek
– Kapcsolási tábla
– 8600 menetes tekercs
– Erős rúdmágnes
– Alátámasztás
– 2 db zöld LED
– Vezetékek
– Kapcsolási tábla
– 8600 menetes tekercs
– Erős rúdmágnes
– Alátámasztás
A Graetz-kapcsolás elve az, hogy a LED csak egy irányba vezeti az áramot
Figyeld meg az áram irányát, ha polaritást cserélsz!
